一、項目概況

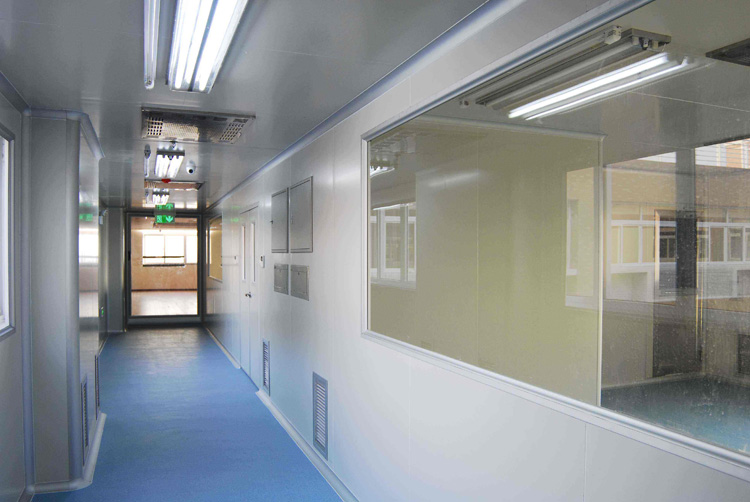

項目名稱：光學光電潔凈實驗室
項目規模：500㎡
潔 凈 度：萬級
項目地址：安徽合肥
二、設計內容及設計依據
1、設計內容
本項目為大學潔凈實驗室凈化升級改造工程設計，建設方為科技大學，工程建筑面積約500平方米，屬于升級改建工程。本項目層高5.0米，梁底標高4.3米。
本施工圖設計內容包括該工程的空調，通風，自動控制及防排煙系統的設計。
2、設計依據
民用建筑供暖通風與空氣調節設計規范 GB50736-2012
電子工業潔凈廠房設計規范 GB50472-2008
潔凈廠房設計規范 GB50073-2013
高效空氣過濾器 GB/T 6165-2008
通風與空調工程施工質量驗收規范 GB 50243-2002
通風與空調工程施工規范 GB 50738-2011
潔凈室施工及驗收規范 GB 50591-2010
建筑設計防火規范 GB50016-2014
業主對本工程的使用要求及業主與設計院的有關協商紀要；
3、室外計算參數
夏季：空調干球溫度33.7℃，空調濕球溫度27.5℃，通風溫度31.2℃，室外平均風速2.2m/s。
冬季：空調干球溫度6.0℃，相對濕度72%，通風溫度14.9℃，室外平均風速2.8m/s。供暖計算干球溫度9.2℃。
4、室內設計參數
潔凈區室內新風量不小于40m3/h 人，非潔凈區室內新風量不小于30m3/h 人。
潔凈度級別見系統原理圖。
三、空調冷熱源系統設計
1. 本實驗室潔凈區夏季空調總冷量為40.5 kW，空調夏季集中冷源為設于屋面的模塊化風冷冷熱水機組（倆實驗區共用），供回水溫度為7/12℃，空調夏季再熱采用電加熱方式；普通實驗室、會議室等輔助區夏季空調方式采用分體式空調器（壁掛式或者立柜式），室外機放置在室外外墻壁掛。
2. 本實驗室潔凈區冬季空調總熱量為11.1 kW，空調冬季集中熱源為設于屋面的模塊化風冷冷熱水機組（倆實驗區共用），熱水供回水溫度為45/40℃，冬季不足的熱量由電加熱補充；普通實驗室、會議室等輔助區冬季制熱方式采用分體式空調器（壁掛式或者立柜式），室外機放置在室外外墻壁掛。
四、空調水系統設計
1. 空調水系統為一次泵變流量雙管制系統，組合式空調機組回水管上設置電動兩通閥。
2. 空調冷熱水系統采用膨脹水箱補水定壓，由膨脹水箱浮球液位計高低水位信號控制補水泵啟停，膨脹水箱放置在屋面最高處。
五、空調風系統設計
1. 系統劃分及系統形式
1.1本工程凈化區共設置1套空調系統 ，凈化空調系統JK-E為正壓系統，采用一次回風系統形式，服務區域為萬級潔凈間。空調系統的空氣處理機組吊裝在該層走道吊頂上方內。排風機組JP-E吊裝在該層走道吊頂上方內。
1.2普通實驗室、會議室等輔助區冬季制熱方式采用分體式空調器
2. 氣流組織，潔凈區采用高效過濾器上送風，頂回風。
3. 全空氣空調系統空氣處理機組采用組合式空氣處理機組，內側壁板采用鍍鋅鋼板，外側壁板采用彩鋼板。
六、聯鎖、節能及自控系統
1. 本工程內的空調通風系統的劃分充分考慮了各生產區使用時間、參數要求的不同特點，使得系統運行時無多余得能量浪費。
2. 本工程內的空調系統夏季和冬季采用不同的室內設計參數，以利節能。
3. 根據業主對本工程的使用要求及為更多的節省能源，本設計設有與本工程級別相適應的空調通風自動控制系統。
4. 本工程的空調自動控制系統采用直接數字控制系統（DDC系統），由中央電腦等終端設備加上若干現場控制分站和傳感器、執行器等組成。控制系統的軟件功能應包括：最優化啟停、PID控制、時間通道、設備臺數控制、動態圖形顯示、各控制點狀態顯示、報警及打印、能耗統計、各分站的聯絡及通訊等功能。
5. 本工程內的凈化空調通風系統的風機采用高效率的產品。
6. 空氣處理機組的風機、電動水閥及氣動新風閥應進行電氣連鎖。啟動順序為：水閥——電動新風閥及風機，停車時順序相反。
7. 空氣處理機組根據回風溫度的實測值調節冷熱水供水電動兩通閥，對室內溫度進行控制。
8. 分體式空調器的控制由設備供應商進行深化設計。
9. 所有設備均能就地啟停。同時，除少數就地使用的風機（或通風器）、分體空調外，大部分設備也能在自控室中通過中央電腦進行遠距離啟停。
10. 有關DDC控制系統的具體要求（包括設備的技術性能，控制功能及控制參數，管理功能等）應待業主確定供貨廠商后，由業主、設計單位和廠商三方共同協商而定。
